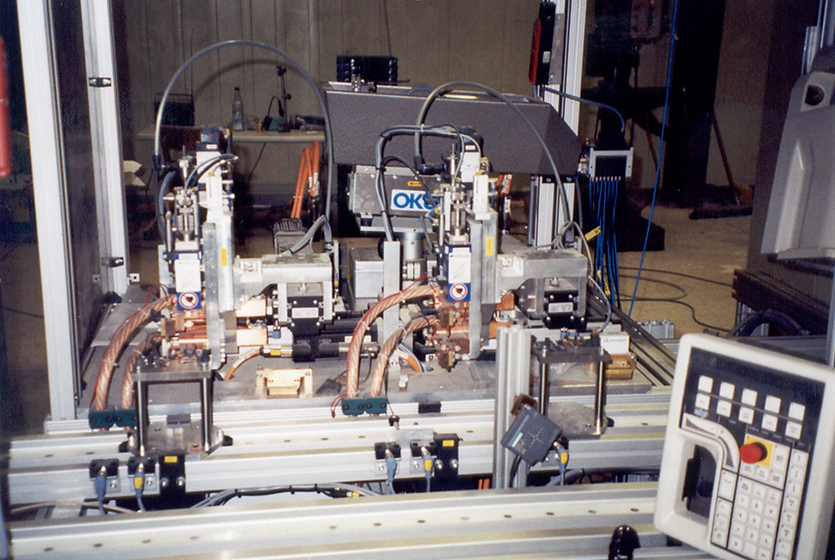

Fertigungsanlage für die Produktion von E-Gas

Die Automobilindustrie setzt immer mehr elektronische Komponenten in Ihren Automobilen (VW, BMW, usw.) ein. GEFATmbH automatisierte für SIEMENS VDO eine Anlage für die Umsetzung des Bauteils „E-GAS”. Dieses Bauteil ist für die elektronische Geschwindigkeitsregelung bei Autos zuständig. Diese Anlage ist die erste vollautomatischeProduktionsmaschinefürHerstellungdesBauteils„E-GAS“.

Die Positionierung der elektronischen Bauteile (Kondensatoren, Drosseln bzw. Sensoren wird durch ADEPT-Roboter vorgenommen, wobei bei der Positionierung der Sensoren (el. Bauteil mit fünf Pins) der ADEPT-Roboter mit einer Bildverarbeitung kommuniziert (Genauigkeit für die Positionierung der Sensorenµ-Bereich).

Um die Rückverfolgbarkeit der Produktionsdaten der einzelnen Bauteile „E-GAS“ sicherzustellen, ist das Identifikationssystem MobyE im Einsatz, welches an den einzelnen Stationen im Bearbeitungsprozess Daten eines Bauteilträgers von einem Chip ausliest und an jeder neuen Bearbeitungsstation aktualisiert.

Mit diesen Daten, die dann in der Betriebsdatenerfassung (BDE) zusammengeführt werden, ist die Rückverfolgbarkeit der einzelnen Bauteile gegeben. Diese Daten beinhalten genaue Angaben über die Charge, die Schicht, die Uhrzeiten der Bestückung mit den einzelnen Bauteilen bzw. die Messwerte der Prüfung und werden dann als MS Access bzw. als Excel-Datei ausgegeben.

Passgenau elektrische Bauteile positionieren und verschweißen

​

• Elektrische Bauteile passgenau positionieren und verschweißen

• Betriebsdatenerfassung

• OPC-Server
